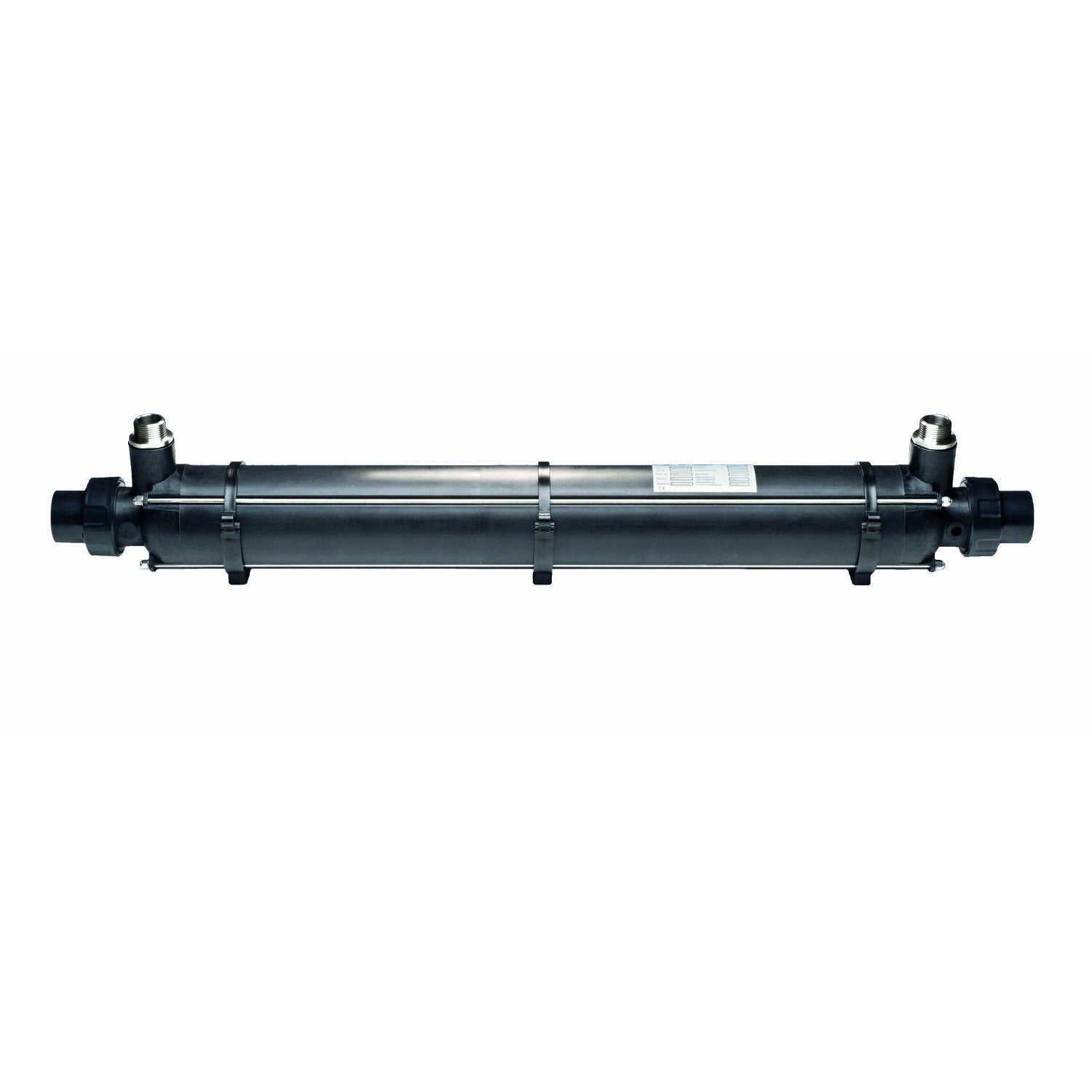

Wärmetauscher Dapra KWT V4A - 105 - 126 kW

Wärmetauscher Dapra KWT V4A

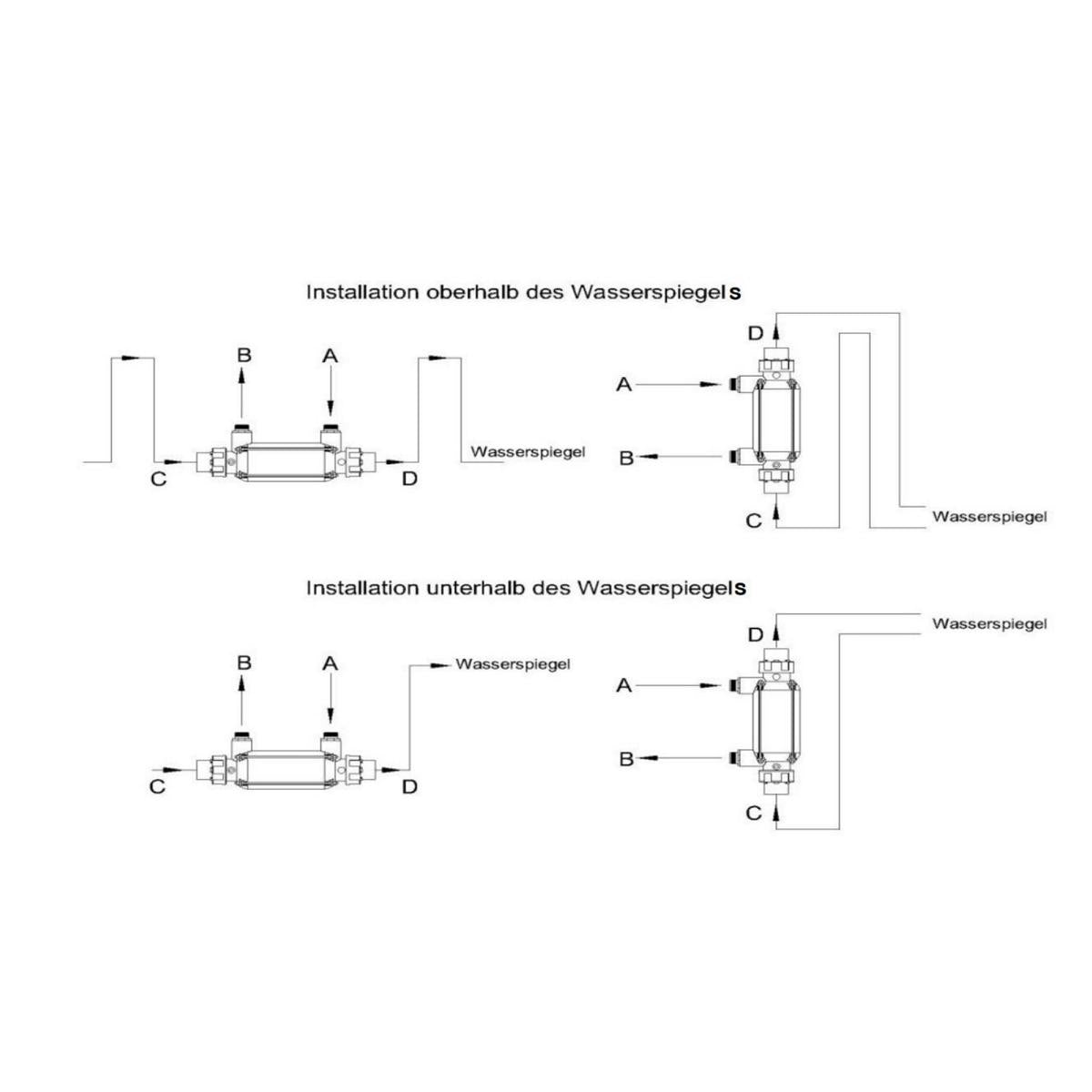

Wasser/Wasser Wärmetauscher, konzipiert als Wellrohr-Schlangenwärmetauscher im Gegenstromprinzip. Das Edelstahl- bzw. Titanwellrohr bietet im Gegensatz zum Glattrohr sehr hohe Energieeffizienz bei minimalem Materialaufwand. Das druckbeständige Kunststoffgehäuse gewährleistet Korrosionsfreiheit. Die Abdichtung der einzelnen Bauelemente erfolgt mit Silikon-Dichtungen, welche eine lange Lebensdauer des gesamten Wärmetauschers garantieren. Wie alle Rohrschlangenwärmetauscher direkt oder im Bypass-System in den Badewasserkreislauf einzubinden.

Technische Informationen:

• Wärmeleistung bei 90 °C: 126 kW
• Wärmeleistung bei 90 °C: 92.880 kcal/h
• Temperaturdifferenz: 70 °C = 1,55 kW / °C
• Austauschläche: 0,55 m²
• Min. Pumpenleistung primär: 5 m³/h
• Min. Pumpenleistung sekundär: 15 m³/h
• Druckverlust primär: 0,50 bar
• Druckverlust sekundär: 0,30 bar
• Max. Betriebsdruck primär: 6 bar
• Max. Betriebsdruck sekundär: 2 bar
• Werkstoff Gehäuse: PP 30% FG
• Werkstoff Klebeverschraubung: ABS
• Werkstoff O-Ringe: Silikon
• Werkstoff Wellrohr: AISI 316
• Gewicht: 5,3 kg

Es dürfen die folgenden Wasserwerte nicht überschritten werden:

• Chlorid Gehalt max. 400 mg/l
• Freies Chlor max. 1,3 mg/l
• PH max. 6,8 – 7,8
• nicht für Salzwasser geeignet

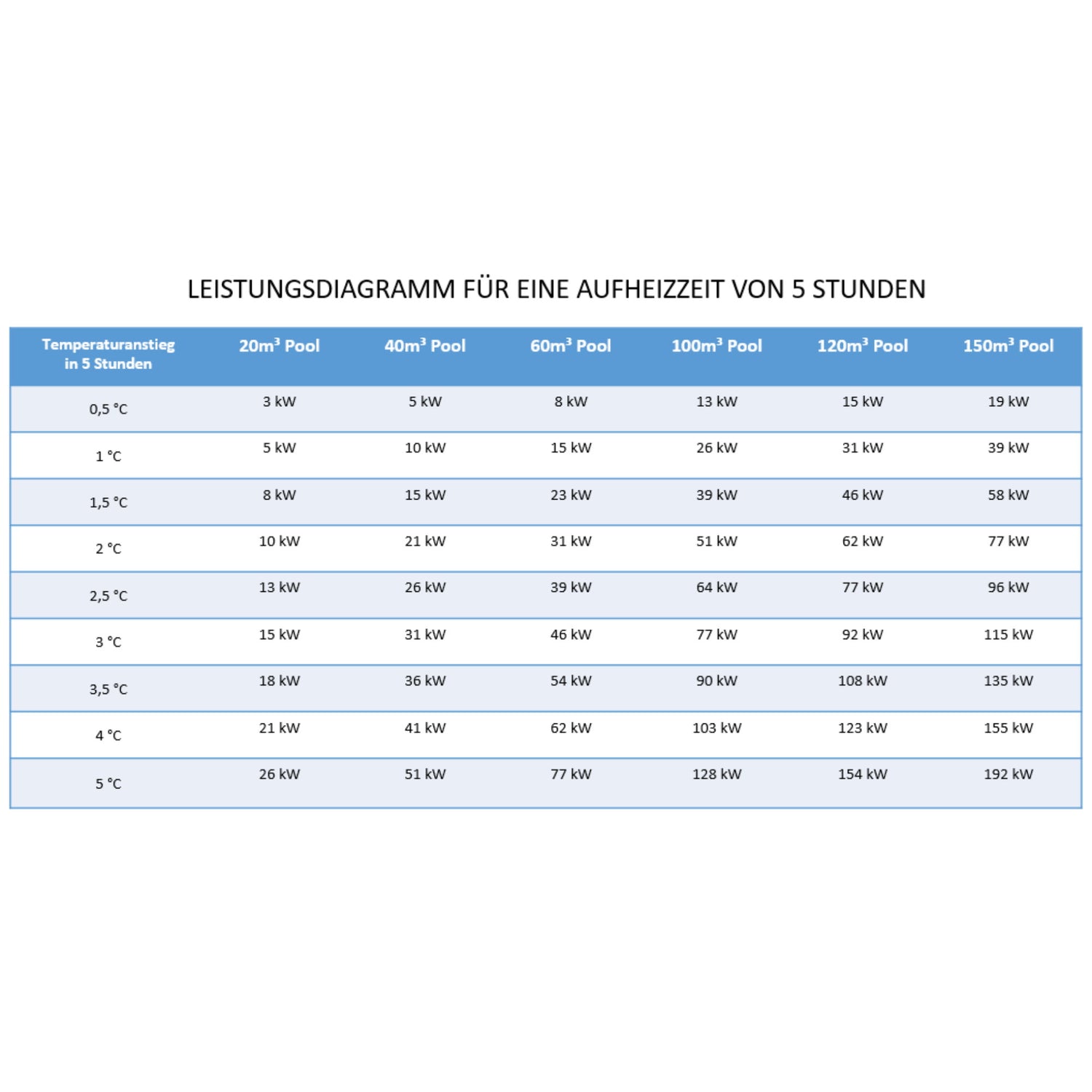

Bitte beachten Sie folgende Berechnung zum Aufheizen Ihres Schwimmbadwassers!

Das Aufheizen von 1 m³ Wasser um 1 °C erfordert eine Wärmeenergie von 1,16 kWh.

Ein Pool hat einen durchschnittlichen Wärmeverlust von 0,5 - 3 °C pro Tag. Ist Ihr Pool mit einer Solarfolie abgedeckt, verringert sich der Verlust auf ca. 1 – 1,5 °C pro Tag.

Für einen Pool mit einem Volumen von 10 m³ (10.000 Liter) benötigt man demnach pro Grad 11,6 kWh Energie.

Für einen Pool mit 30 m³ benötigen Sie somit das Dreifache an Energie.

Geht man von einem Wärmeverlust von 1 °C pro Tag aus, ergibt sich hochgerechnet auf 24 Stunden bei einem Volumen von 30 m³ ein Wärmebedarf von ca. 35 kWh (30 m³ x 1,16kW = 34,8kW).

Wählen Sie nun einen Wärmetauscher mit einer Heizleistung von 45 kW aus, so benötigt dieser eine Laufzeit von ca. 0,7 Stunden pro Tag (35 kWh Wärmebedarf : 45 kW Heizleistung = 0,7), um den Wärmeverlust von 1 °C auszugleichen.

Tipp! Eine Solarplane konserviert die Wärme Ihres Wassers (in der Nacht), erwärmt das Wasser am Tag und schützt den Pool vor einfallendem Schmutz.

Bei allen elektrischen Anlagen ist unbedingt ein FI-Schutzschalter erforderlich. Diese Arbeiten führt ein konzessionierter Elektromeister durch.

Hinweis: Die abgebildeten Fotos entsprechen dem letzten Produktionsstand. Aufgrund der sich ständig ändernden Marktsituation kann jedoch die tatsächlich gelieferte Ware in Design und Farbe geringfügig davon abweichen. Infolge der technischen Weiterentwicklung sind Änderungen der Form kurzfristig möglich.
