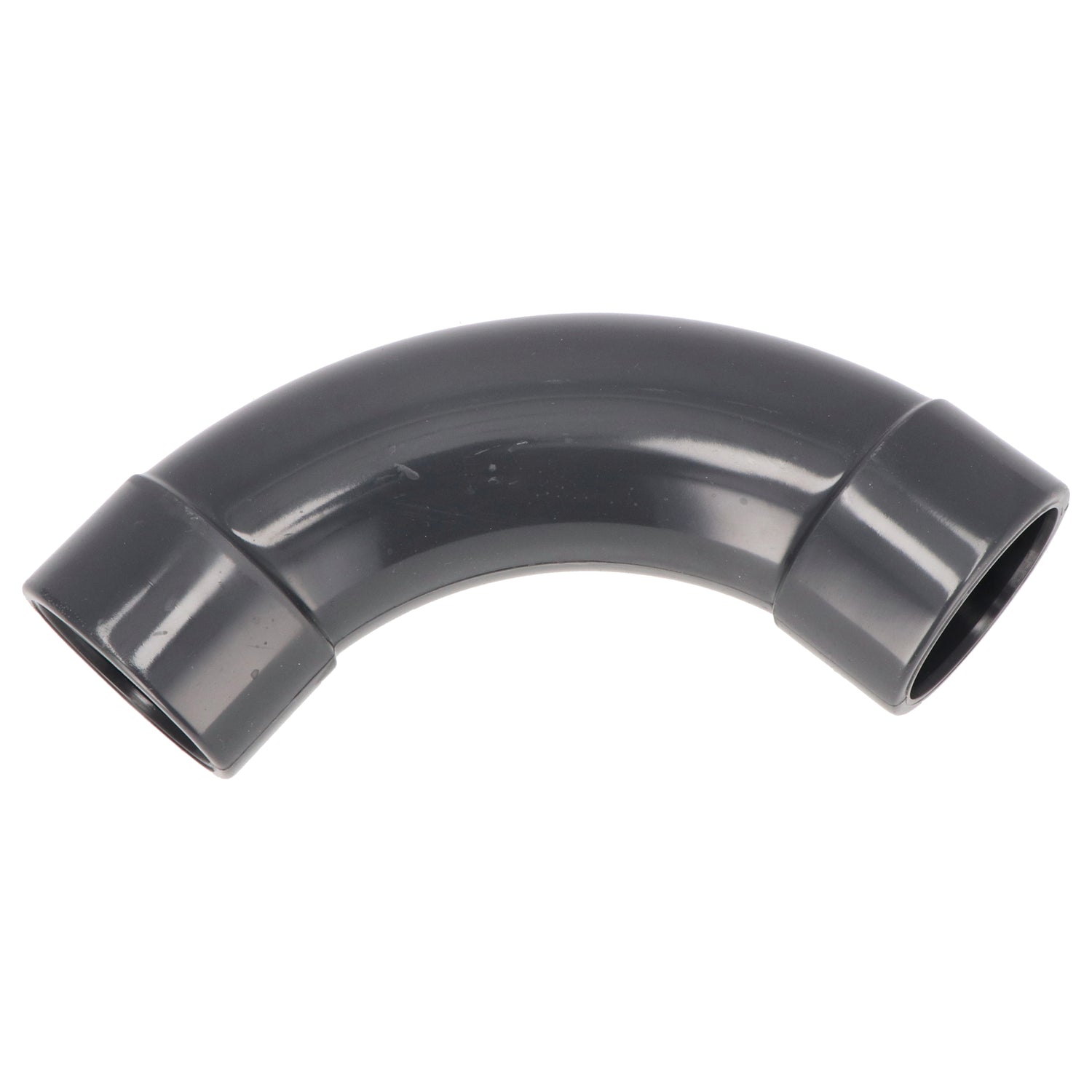

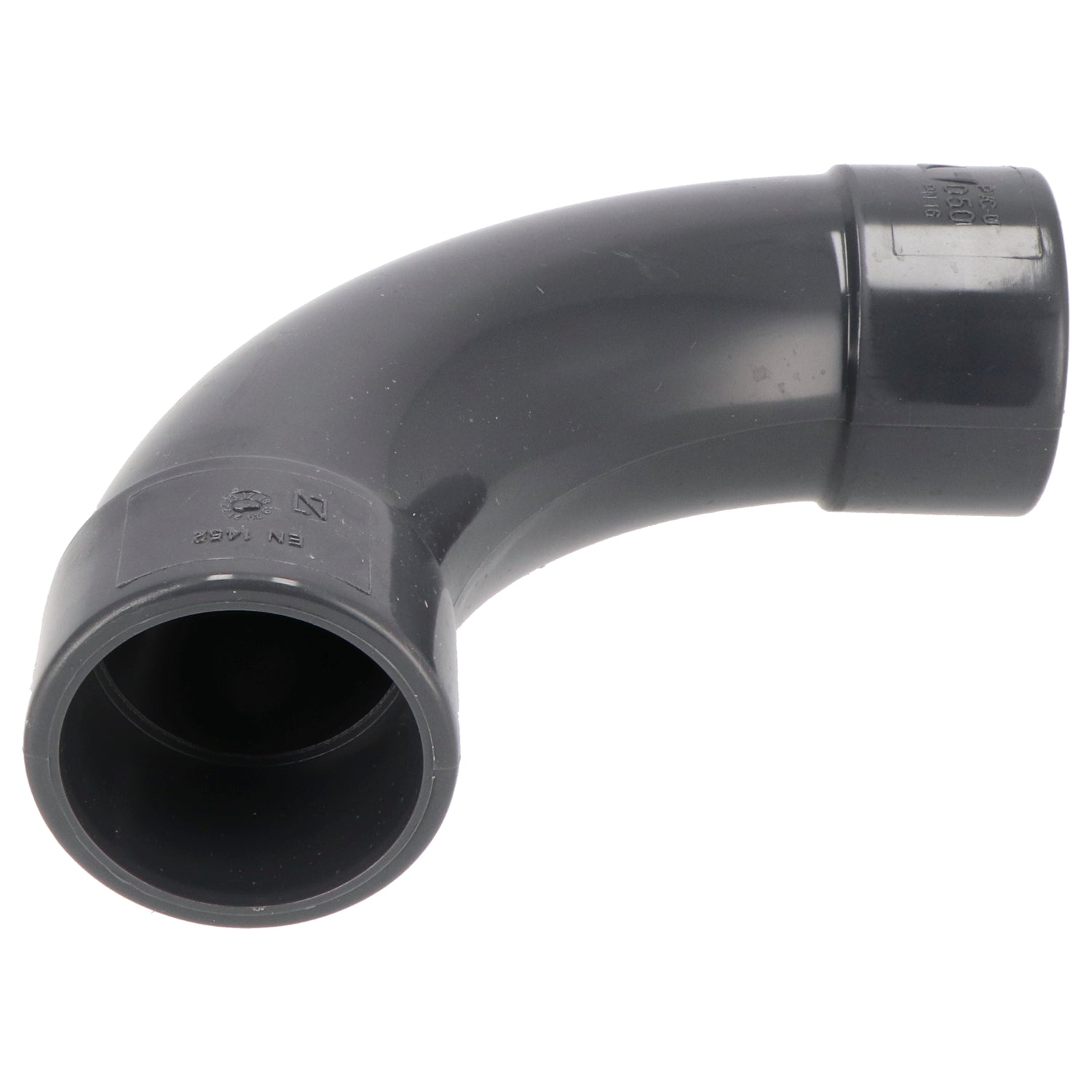

PVC-U Bogen aus Rohr 90° 50mm Klebemuffe

PVC-U Bogen aus Rohr 90° 50mm Klebemuffe

Ausgezeichnete chemische Beständigkeit, einfache Installation (auch auf Grund des geringen Materialgewichts), beste Eignung für Bearbeitung sowie für verschiedene Verbindungstechniken (Kleben, Schweißen), in vielen Formen und Abmessungen, garantiert dauerhafte und sichere Verbindungen (durchschnittliche Lebensdauer 50 Jahre), optimales Preis-Leistungs-Verhältnis.

Technische Daten:

• Betriebstemperatur max. 60 Grad
• wesentlich geringeren Widerstand gegenüber hindurchströmenden Flüssigkeiten
• hohe Lebensdauer
• geringes Gewicht
• UV beständig
• Innendurchmesser: 50 mm

Anleitung zur korrekten Verarbeitung von PVC- & Rohrleitungssystemen

1. Vorbereitung: Das Rohrende wird mit einem Anschrägeapparat entgratet und angeschrägt. Verklebungen nur bei Temperaturen über 8°C vornehmen. Bei Temperaturen um 8°C Rohrende und die Muffe eventuell handwarm temperieren.

2. Reinigen: Zur optimalen Haftung, müssen die zu verklebenden Flächen trocken und frei von Schmutz sein. Zusätzliche Behandlung das Rohrendes außen und der Muffenseite innen mit Fließpapier und Reiniger.

3. Kleber anbringen: Umrühren und den Pinsel reichlich mit Klebstoff tränken. Die Muffeninnenseite axial (von innen nach außen) in Längsrichtung dünn mit Klebstoff einstreichen. Das Rohrende ebenfalls axial unter kräftigem Pinseldruck satt mit Klebstoff einstreichen. Die offene Zeit des Klebstoffs ist abhängig von der Umgebungstemperatur und Filmstärke (4 Min./20°C bis <1 Min./40°C).

4. Verbinden: Rohr und Muffe sofort ohne Verdrehen bzw. Verkanten bis zum Anschlag bzw. zur vollen Muffentiefe zusammenschieben. Die Verbindung kurz fixieren, bis der Klebstoff angezogen hat. Ab Rohrgröße DN 150 eine Zusammenschiebevorrichtung verwenden. Überflüssiger Klebstoff kann mit Fließpapier entfernt werden.

Rohre frühestens 5 Minuten nach der Klebung bewegen. Bei Temperaturen unter +10°C verlängert sich diese Zeit auf mindestens 15 Minuten. Das Absenken der geklebten Rohre erfolgt nach 10 bis 12 Stunden. Das Füllen der Leitungen sowie die Druckprüfung bis zum Prüfdruck 1,5 x PN sollte erst 24 Stunden nach der letzten Klebung erfolgen.

Soll die Leitung mit dem Betriebsdruck (Reparaturfall) belastet werden, so gilt die Faustregel: Pro 1 bar Betriebsdruck 1 Stunde Wartezeit. Leitungen, die nicht sofort in Betrieb genommen werden, gut durchspülen und, eventuell mit Wasser gefüllt, stehenlassen.

Videoanleitung zur korrekten Verklebung:
