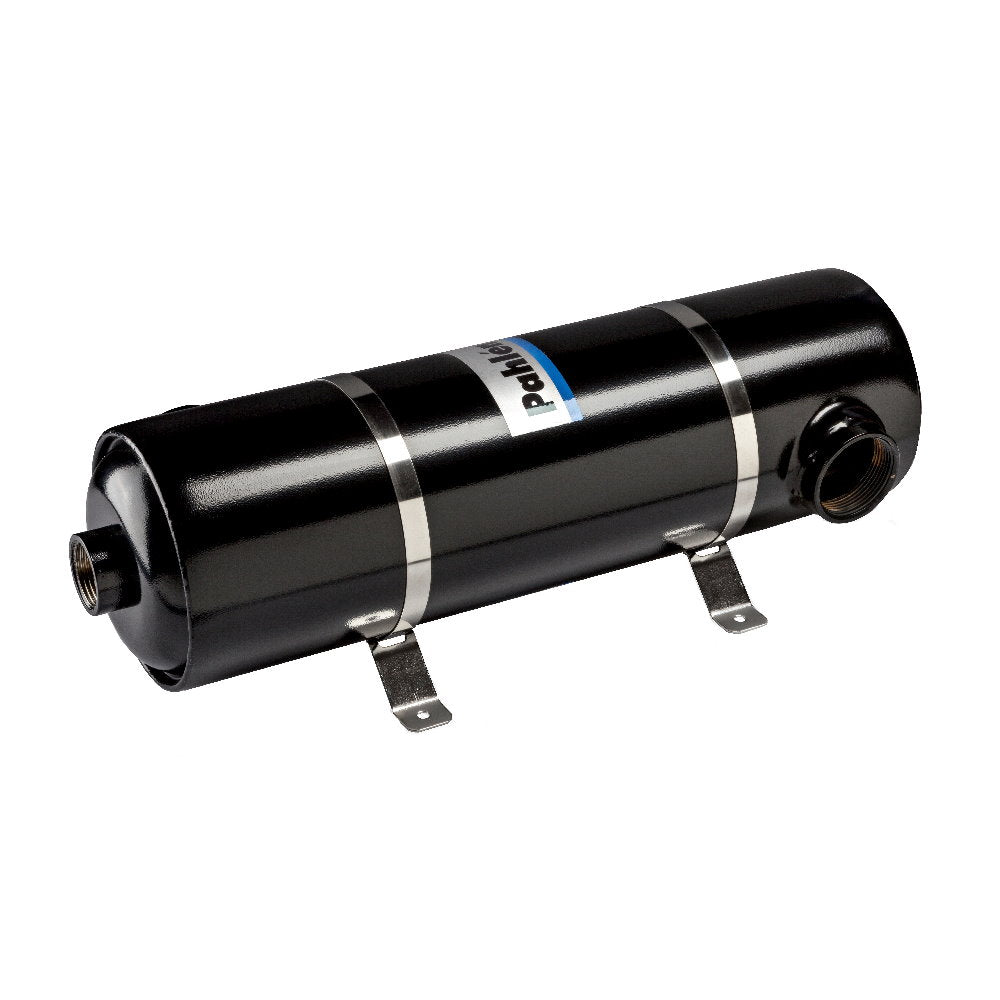

Pahlen Wärmetauscher Maxi-Flo 51.000 kcal/h = 60kW

Pahlen Wärmetauscher

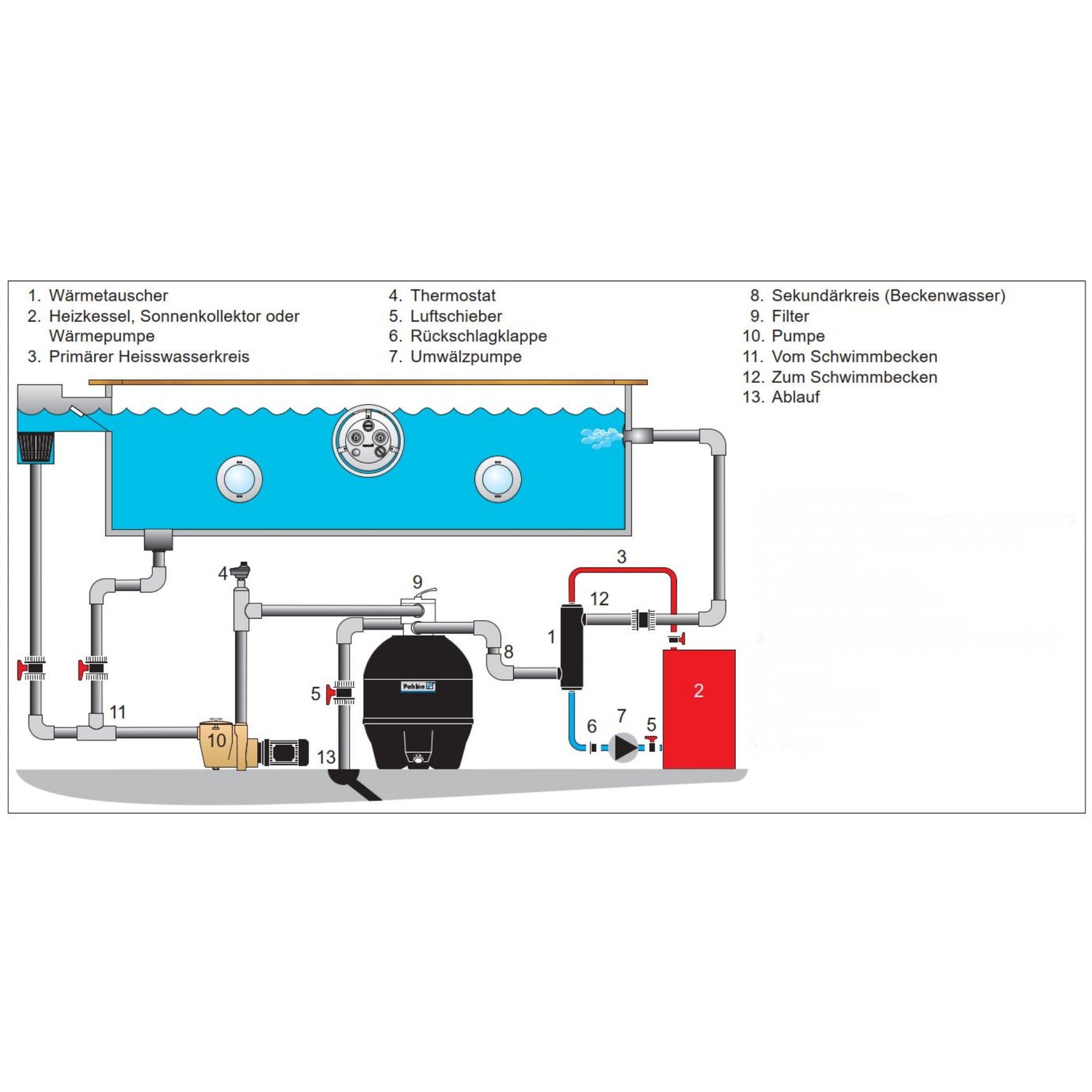

Der Pahlen Wärmetauscher besteht aus hochwertigem und rostfreiem Edelstahl, schwarzlackiert, und ist zum Anschluss an ein zentrales Heizungssystem vorgesehen. Er eignet sich für Schwimmbecken und andere Anlagen, die Hochleistung bei niedrigem Druckabfall fordern. Alle Modelle können mit Heizkesseln, Wärmepumpen, Sonnenkollektoren oder anderen Wärmequellen installiert werden.

Modell Maxi-Flo

• Säureresistenter Edelstahl V4A
• Leistung: 60 kW bei 90°C Vorlauf-/70° Rücklauftemperatur
• 51.000 kcal/h = 60 kW
• Einbaumöglichkeit: Horizontal oder Vertikal
• Mit Halterung
• Anschluss Innengewinde 1 1/2" Zoll
• Heizungsseitiger Anschluss 1" Zoll
• Auch für Solaranlagen geeignet

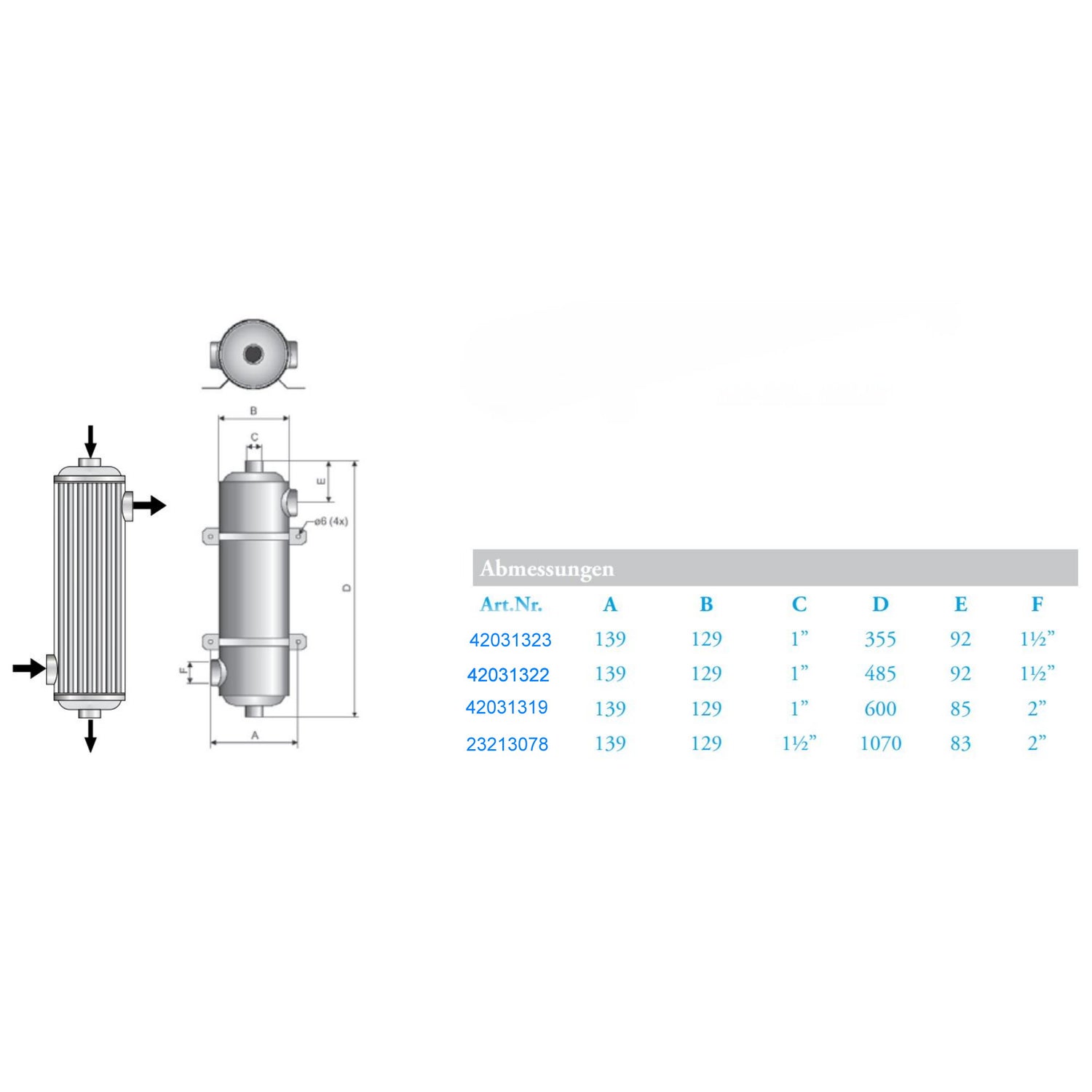

• Gesamtlänge: 485mm
• Ø 129mm

Grenzwerte

Die folgenden Grenzwerte dürfen nicht überschritten werden:

• Chlorgehalt: max 3 mg/l (ppm)
• Chloridgehalt: max 250 mg/l
• pH-Wert: 7,2–7,6
• Alkalinität: 60–120 mg/l (ppm)
• Kalziumhärte: 100–300 mg/l (ppm)
• Höchsttemperatur: 90°C
• Höchstdruck: Primär 10 bar, Sekundär 5 bar

Unterschied zum Pahlen Wärmetauscher Hi-Flow

Der Anschluss beim Maxi-Flo befindet sich am Rohr, während er beim Hi-Flow an der Stirnseite ist.

Berechnung zum Aufheizen Ihres Schwimmbadwassers

Das Aufheizen von 1 m³ Wasser um 1 °C erfordert eine Wärmeenergie von 1,16 kWh. Ein Pool hat einen durchschnittlichen Wärmeverlust von 0,5 - 3 °C pro Tag. Ist Ihr Pool mit einer Solarfolie abgedeckt, verringert sich der Verlust auf ca. 1 – 1,5 °C pro Tag.

Für einen Pool mit einem Volumen von 10 m³ (10.000 Liter) benötigt man demnach pro Grad 11,6 kWh Energie. Für einen Pool mit 30 m³ benötigen Sie somit das Dreifache an Energie. Geht man von einem Wärmeverlust von 1 °C pro Tag aus, ergibt sich hochgerechnet auf 24 Stunden bei einem Volumen von 30 m³ ein Wärmebedarf von ca. 35 kWh (30 m³ x 1,16kW = 34,8kW).

Wählen Sie nun einen Wärmetauscher mit einer Heizleistung von 45 kW aus, so benötigt dieser eine Laufzeit von ca. 0,7 Stunden pro Tag (35 kWh Wärmebedarf : 45 kW Heizleistung = 0,7), um den Wärmeverlust von 1 °C auszugleichen.

Tipp!

Eine Solarplane konserviert die Wärme Ihres Wassers (in der Nacht), erwärmt das Wasser am Tag und schützt den Pool vor einfallendem Schmutz.

Bei allen elektrischen Anlagen ist unbedingt ein FI-Schutzschalter erforderlich. Diese Arbeiten führt ein konzessionierter Elektromeister durch.

Hinweis

Die abgebildeten Fotos entsprechen dem letzten Produktionsstand. Aufgrund der sich ständig ändernden Marktsituation kann jedoch die tatsächlich gelieferte Ware in Design und Farbe geringfügig davon abweichen. Infolge der technischen Weiterentwicklung sind Änderungen der Form kurzfristig möglich.
