Pahlen Wärmetauscher Hi-Temp 65.000 kcal/h = 75kW

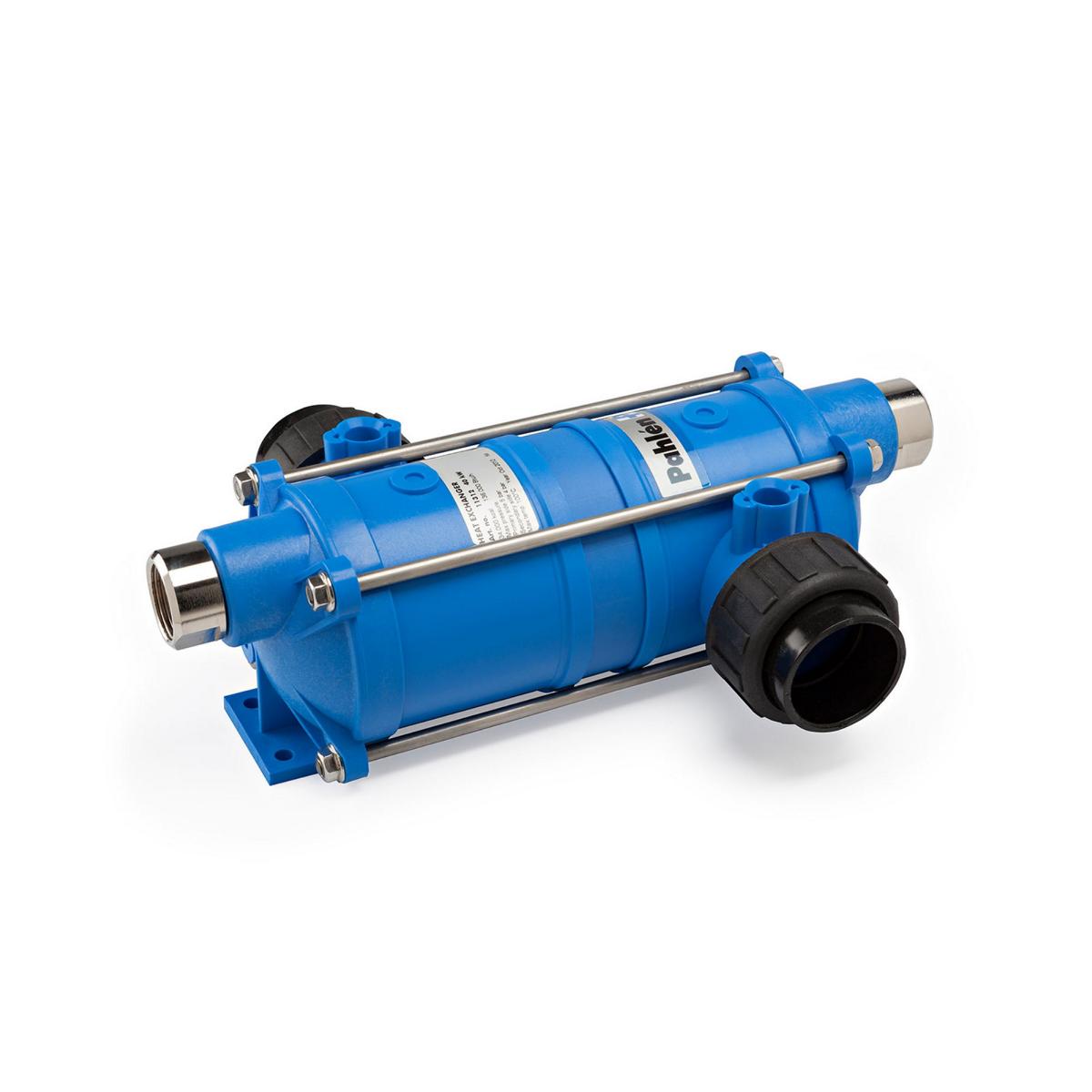

Pahlen Hi-Temp Wärmetauscher

Pahlen Hi-Temp Wärmetauscher sind konstruiert für alle Schwimmbecken und Spas, die niedrigen Druckabfall und hohe Wärmeleistung fordern. Die Wärmetauscher sind ausgerüstet mit Verschraubungen für Leimen der Ø 50mm Rohre. Alle Modelle sind leicht und kompakt und können an Heizkessel, Wasserpumpe, Sonnenkollektoren oder andere Wärmequellen angeschlossen werden.

Modell Hi-Temp:

Die Sekundärseite (Beckenwasser) ist aus glasfaserverstärktem Kunststoff und die Primärseite (heißes Wasser) ist aus Edelstahl V4A.

• Max. Druck: Primärseite 5 bar, Sekundärseite 4 bar
• Max. Temp.: Primärseite 100°C, Sekundärseite 100°C
• Leistung: 65.000 kcal/h = 75kW
• Für Salzwasserbecken geeignet - bis max. 250mg/l

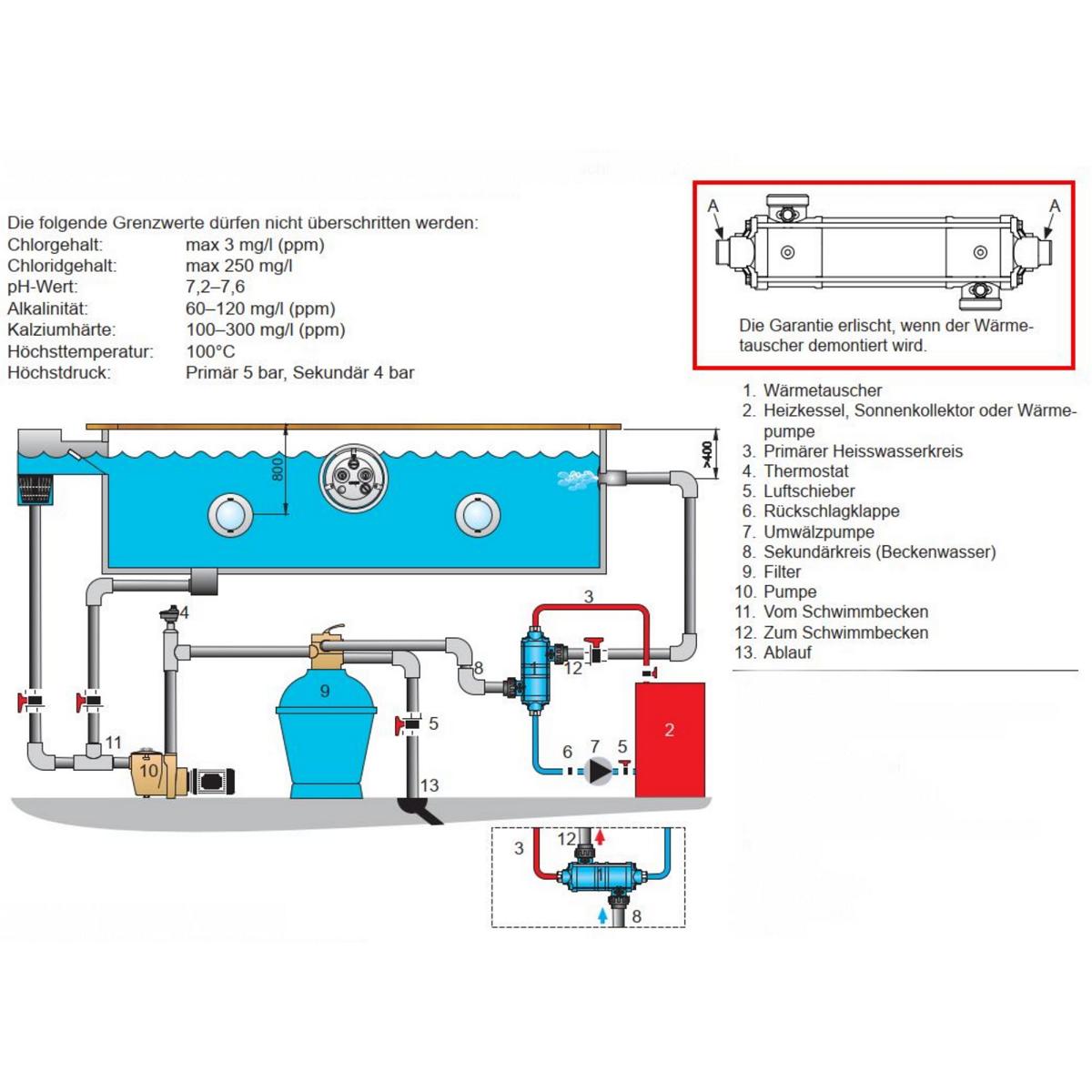

Die folgende Grenzwerte dürfen nicht überschritten werden:

• Chlorgehalt: max 3 mg/l (ppm)
• Chloridgehalt: max 250 mg/l
• pH-Wert: 7,2–7,6
• Alkalinität: 60–120 mg/l (ppm)
• Kalziumhärte: 100–300 mg/l (ppm)
• Höchsttemperatur: 100°C
• Höchstdruck: Primär 5 bar, Sekundär 4 bar

Bitte beachten Sie folgende Berechnung zum Aufheizen Ihres Schwimmbadwassers!

Das Aufheizen von 1 m³ Wasser um 1 °C erfordert eine Wärmeenergie von 1,16 kWh.

Ein Pool hat einen durchschnittlichen Wärmeverlust von 0,5 - 3 °C pro Tag. Ist Ihr Pool mit einer Solarfolie abgedeckt, verringert sich der Verlust auf ca. 1 – 1,5 °C pro Tag.

Für einen Pool mit einem Volumen von 10 m³ (10.000 Liter) benötigt man demnach pro Grad 11,6 kWh Energie.

Für einen Pool mit 30 m³ benötigen Sie somit das Dreifache an Energie.

Geht man von einem Wärmeverlust von 1 °C pro Tag aus, ergibt sich hochgerechnet auf 24 Stunden bei einem Volumen von 30 m³ ein Wärmebedarf von ca. 35 kWh (30 m³ x 1,16kW = 34,8kW).

Wählen Sie nun einen Wärmetauscher mit einer Heizleistung von 45 kW aus, so benötigt dieser eine Laufzeit von ca. 0,7 Stunden pro Tag (35 kWh Wärmebedarf : 45 kW Heizleistung = 0,7), um den Wärmeverlust von 1 °C auszugleichen.

Tipp!

Eine Solarplane konserviert die Wärme Ihres Wassers (in der Nacht), erwärmt das Wasser am Tag und schützt den Pool vor einfallendem Schmutz.

Bei allen elektrischen Anlagen ist unbedingt ein FI-Schutzschalter erforderlich. Diese Arbeiten führt ein konzessionierter Elektromeister durch.

Hinweis:

Die abgebildeten Fotos entsprechen dem letzten Produktionsstand. Aufgrund der sich ständig ändernden Marktsituation kann jedoch die tatsächlich gelieferte Ware in Design und Farbe geringfügig davon abweichen. Infolge der technischen Weiterentwicklung sind Änderungen der Form kurzfristig möglich.
