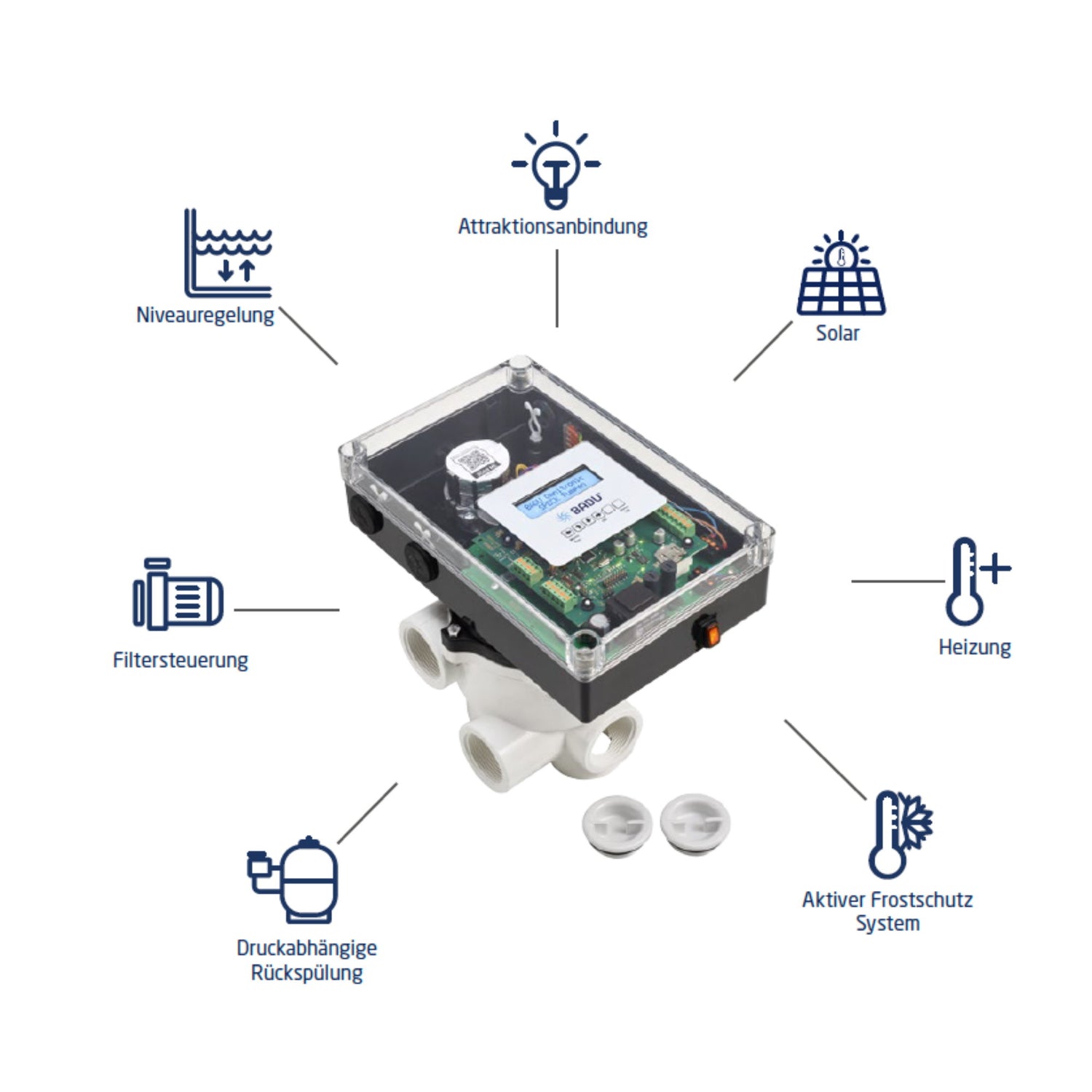

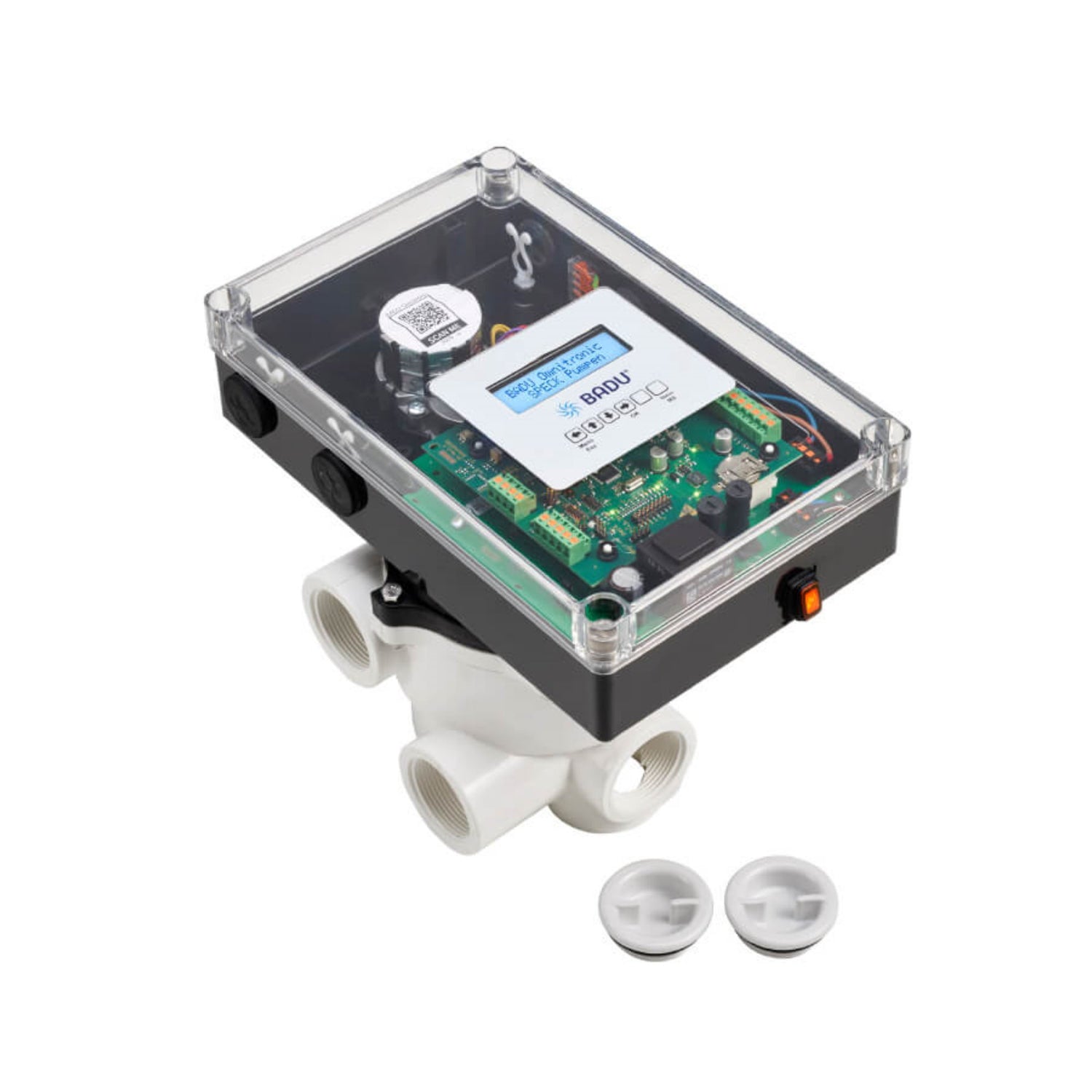

BADU OmniTronic Rückspülautomatik

Universelle Rückspülautomatik für nahezu jede Anwendung

Einfach und flexibel in der Bedienung.

Filteranlagen müssen je nach Größe und Auslastung in regelmäßigen Abständen rückgespült werden, um abgefilterte Verunreinigungen in den Abwasserkanal zu leiten. Die elektronische Rückspülautomatik BADU OmniTronic ist eine zuverlässige und zeitsparende Alternative zur manuellen Rückspülarmatur.

Wirkungsweise

Eine Digital-Zeitschaltuhr startet den Rückspülvorgang automatisch, entsprechend den Vorgaben des intervall- oder zeitgesteuerten Programmes. Einstellungen zur Filterzeit können vorgegeben werden. Eine automatische Niveauregelung ist integriert und kann mit einem optional erhältlichen Niveausensor und Magnetventil genutzt werden. Ein Akkupack lässt bei Stromausfall das Becken nicht leerlaufen.

Leistungsmerkmale

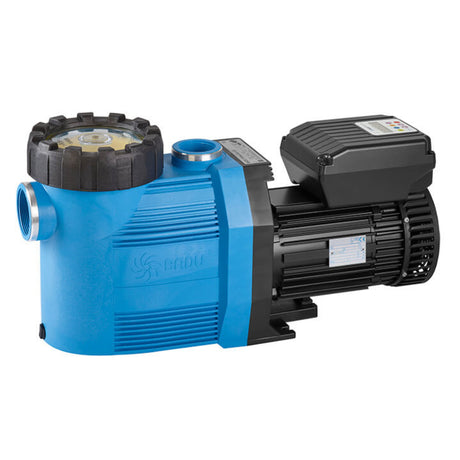

• BADU GREEN Pumpen (wie z.B. BADU Delta Eco VS) können direkt an die Rückspülamatur angeschlossen werden
• alle 6 Stellungen des Ventils können angefahren werden
• verschiedene Ein-Ausgänge mit Zusatzfunktionen (z.B. Auslösung über Druckschalter oder Ferbedienung)
• über die Tastatur und die beleuchtete Anzeige ist eine einfache Navigation im Menü und die Eingabe aller Parameter und Vorgaben möglich

Schaltfunktionen

• automatisches "Rückspülen" und "Filtern"
• Rückspül- und Klarspülzyklus automatisch, manuell oder extern startbar (individuell einstellbar)
• BADU GREEN Pumpen können direkt angeschlossen werden
• Magnetventil optional ansteuerbar (Niveauregulierung)

Technische Details

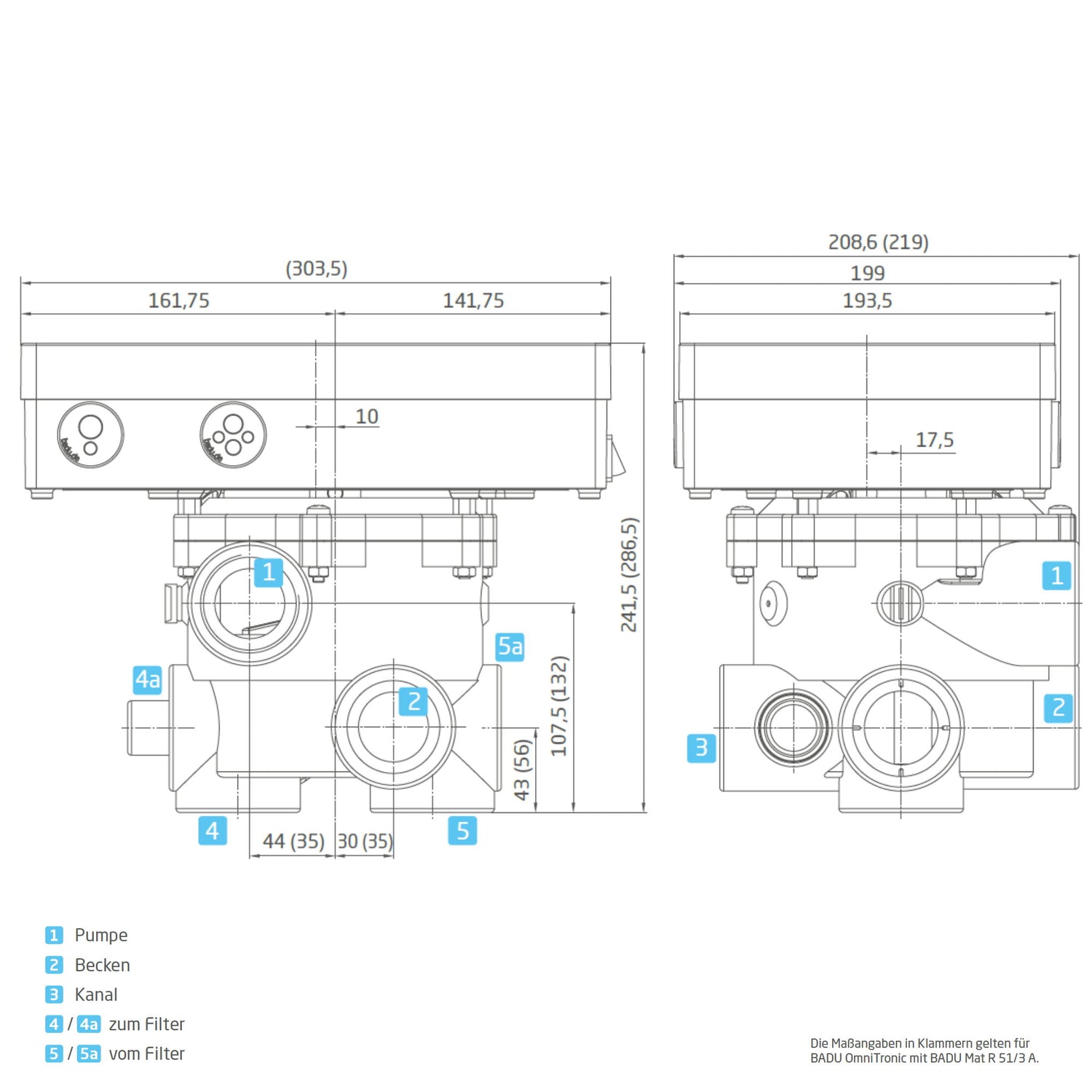

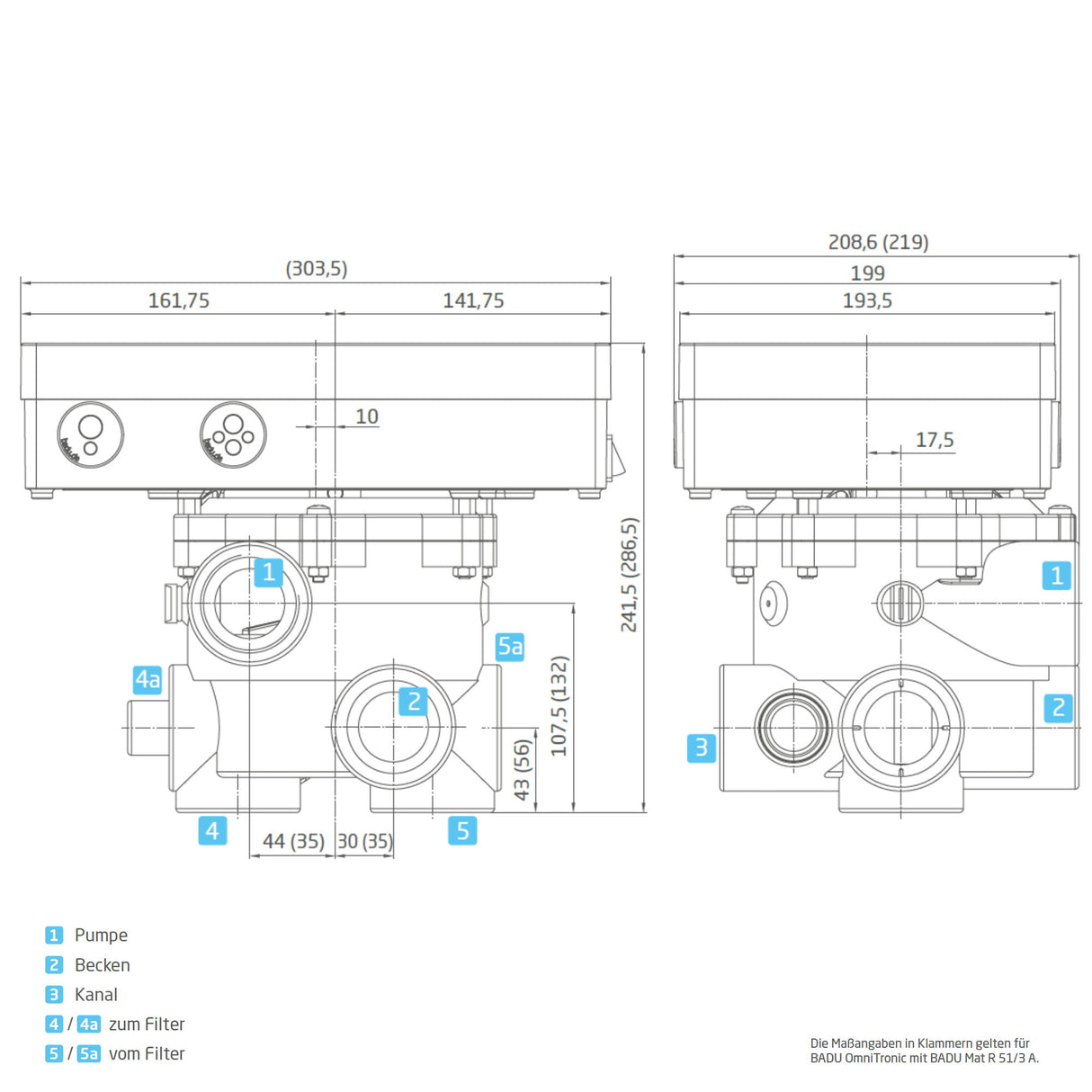

• Anschluss: 1 1/2" (BADU Mat R41/3A) oder 2" (BADU Mat R51/3A)
• Betriebsspannung: 1~ 230 V, 50 Hz
• Platine: mikroprozessgesteuert
• Anschlusswert: max. 1,00 kW
• Sicherung, für Elektronik/Pumpe: 315 ma träge/4 A träge
• Max. zulässiger Laststrom: 250 V/4 A
• Betriebsdruck: max. 2 bar

Einbauhinweise

• Nicht tiefer als 3 m unter dem Wasserspiegel einbauen
• Kanalleitung als Schleife über den Wasserspiegel hochführen
• Falls das nicht möglich ist, ein federbelastetes Rückschlagventil in die Kanalleitung einbauen

Hinweis: Die Filterpumpe läuft nur in Abhängigkeit der BADU OmniTronic. Das bedeutet, die Ansteuerung der Filterpumpe muss über die BADU OmniTronic erfolgen. Die BADU OmniTronic benötigt eine eigene Stromversorgung. So kann unabhängig von externen Schaltvorgängen für das Filterprogramm, bedingt durch die interne Stromversorgung, ein Rückspül- und Klarspülvorgang selbsttätig und unabhängig durchgeführt werden. Die Pumpe darf nur Einschalten, wenn BADU OmniTronic nicht die Ventilposition ändert. Im Display muss der Pfeil nach unten zeigen. Die Digitaleingänge sind bei BADU Eco VS Pumpen einzuschalten.

Hinweis: Die abgebildeten Fotos entsprechen dem letzten Produktionsstand. Aufgrund der sich ständig ändernden Marktsituation kann jedoch die tatsächlich gelieferte Ware in Design und Farbe geringfügig davon abweichen. Infolge der technischen Weiterentwicklung sind Änderungen der Form kurzfristig möglich.

Bei allen elektrischen Anlagen ist unbedingt ein FI-Schutzschalter erforderlich. Diese Arbeiten führt ein konzessionierter Elektromeister durch.
